ВСН 353-86

ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ПРОЕКТИРОВАНИЕ И ПРИМЕНЕНИЕ
ВОЗДУХОВОДОВ ИЗ УНИФИЦИРОВАННЫХ ДЕТАЛЕЙ

ВСН 353-86

Минмонтажспецстрой СССР

МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР

Москва 1986

РАЗРАБОТАНЫ ГНИ Проектпромвентиляция Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова, Л.И. Агафонова); Московским инженерно-строительным институтом им. В.В. Куйбышева (канд. техн. наук Ю.С. Краснов); Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных строительных работ (кандидаты техн. наук Д.Н. Борченко, А.Г. Яшкуль); ПКБ треста Сантехдеталь (А.Ф. Туганов)

ВНЕСЕНЫ                        ГПИ Проектпромвентиляция

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Проектпромвентиляцией Минмонтажспецстроя СССР (Е.Н. Зарецкий, В.С. Нефедова)

СОГЛАСОВАНЫ с Госстроем СССР

Министерство монтажных и специальных строительных работ (Минмонтажспецстрой СССР)

Ведомственные строительные нормы

ВСН 353-86

Минмонтажспецстрой СССР

Проектирование и применение воздуховодов из унифицированных деталей

Взамен
ВСН 353-75

Минмонтажспецстрой СССР

Настоящие нормы распространяются на металлические воздуховоды систем вентиляции, воздушного отопления и кондиционирования воздуха, но не распространяются на воздуховоды систем аспирации и пневмотранспорта.

Нормы устанавливают:

размеры поперечных сечений воздуховодов;

номенклатуру и основные размеры унифицированных деталей;

схемы образования узлов ответвления (тройников и крестовин) из унифицированных деталей;

коэффициенты сопротивления, отводов и узлов ответвления, а также формулы их расчета.

Толщину металла воздуховодов необходимо принимать в соответствии со СНиП «Отопление, вентиляция и кондиционирование воздуха. Нормы проектирования».

1. Воздуховоды круглого сечения

1.1. Следует применять воздуховоды наружным диаметром 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.

1.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы, переходы и заглушки) и узлов ответвлений из унифицированных деталей.

1.3. Прямые участки следует применять длиной 2500, 3000, 4000, 5000 и 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 1.

1.4. Узлы ответвления следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 1.

Внесены Главпромвентиляцией Минмонтажспецстроя СССР

Утверждены Минмонтажспецстроем СССР
19 мая 1966 г.

Срок введения в действие
1 января 1987 г

Узлы ответвления по схеме II следует применять, если ответвления узла входят в ветвь, определяющую общее аэродинамическое сопротивление сети (приложение 4). В остальных случаях следует применять узлы ответвлений по схеме I.

1.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка lmin = 50 м.

Не допускается врезка ответвлений в магистральный воздуховод равного сечения.

1.6. Номенклатура, основные размеры и площадь поверхности переходов должны соответствовать указанным в табл. 2 и на черт. 2.

Номенклатура, основные размеры и площадь поверхности переходов с круглого сечения на прямоугольное должны соответствовать указанным в табл. 3 и на черт. 3.

1.7. Как правило, следует применять отводы с углом 90°, состоящие из одного звена и двух стаканов, и с углом 45°, состоящие из двух стаканов.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 4 и на черт. 4.

1.8. Формулы для определения коэффициентов сопротивления узлов ответвлений приведены в справочном приложении 1.

Коэффициенты сопротивления установлены для:

отводов 90° - 0,35;

отводов 45° - 0,23;

узлов ответвления - в справочном приложении 2.

1.9. Сочетания размеров сечений (диаметров) ствола и ответвления узлов ответвлений следует применять в соответствии с черт. 1 и табл. 5.

Таблица 1

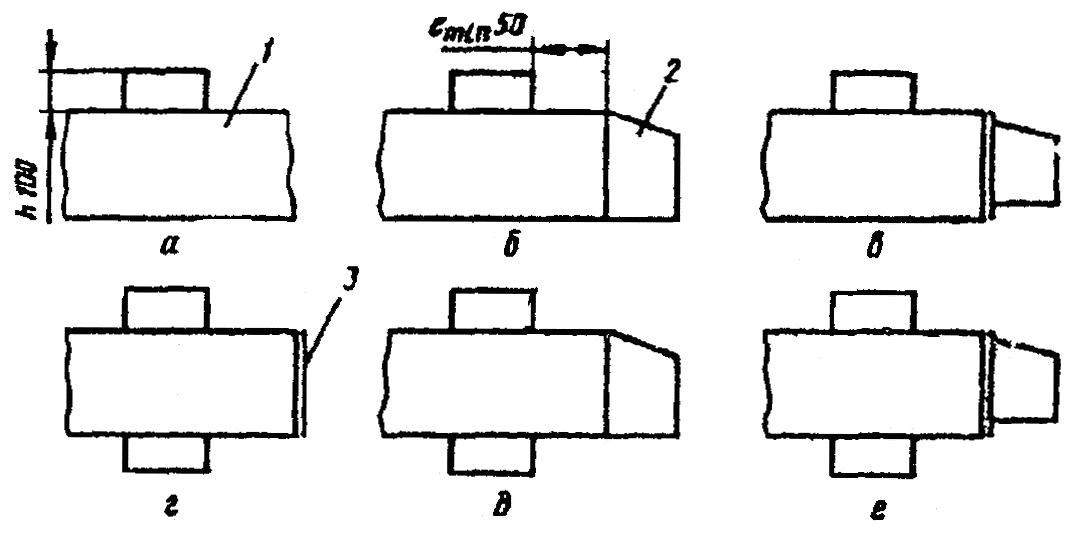

Схемы образования узлов ответвлений круглого сечения

Схема I



Схема II

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 1

Переход круглого сечения



Черт. 2

Таблица 2



Примечание. В таблице приведены: в числителе - длина перехода; в знаменателе - площадь поверхности.

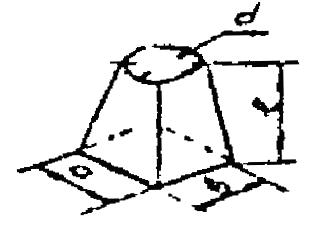

Переход с круглого сечения на прямоугольное

Черт. 3



 Таблица 3

Примечание: В таблице приведены размеры: в числителе -длина перехода -в знаменателе -площадь поверхности.

Таблица 3 (продолжение)

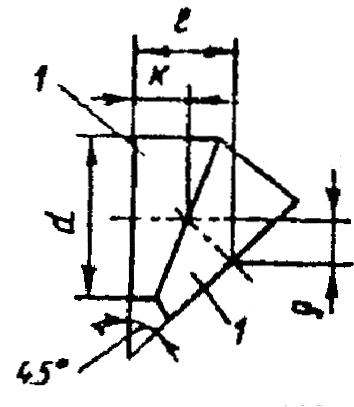

Отводы круглого сечения

1 - стакан; 2 - звено

Черт. 4

Таблица 4

Примечание: В таблице для отводов диаметром 100-630 мм включительно, приведены размеры с учетом увеличения длины стакана на 45мм под фланец.

Таблица 5

2. Воздуховоды прямоугольного сечения

2.1. Следует применять воздуховоды размерами наружных сечений:

100´150,                    150´150,                        150´250,                      150´300,

250´250,                    250´300,                        250´400,                      250´500,

400´400,                    400´500,                        400´600,                      400´800,

500´500,                    500´600,                        500´800,                      500´1000,

600´600,                    600´800,                        600´1000,                    600´1250,

800´800,                    800´1000,                      800´1250,                    800´1600,

1000´1000,                1000´1250,                    1000´1600,                  1000´2000,

1250´1250,                1250´1600,                    1250´2000,                  1600´1600,

1600´2000 мм.

2.2. Сеть воздуховодов следует компоновать из унифицированных деталей (прямые участки, отводы и переходы заглушек) и узлов ответвлений из унифицированных деталей.

2.3. Прямые участки следует применять длиной 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Площади поверхности прямых участков длиной 1 м и заглушек приведены в табл. 6.

2.4. Узлы ответвлений следует выполнять из прямых участков с одной или двумя врезками, переходов и заглушек по схемам, приведенным на черт. 5.

Узлы ответвлений по схеме II следует применять, если ответвление узла входит в ветвь, определяющую общее аэродинамическое сопротивление сети. В остальных случаях следует применять узлы ответвлений по схеме I.

Присоединение перехода к заглушке следует выполнять при необходимости получения соотношения площадей сечений  перехода меньше, чем предусмотрено табл. 7 (черт. 6). При этом размеры «а1» и «в» перехода должны быть меньше соответствующих размеров заглушки.

2.5. Врезку, как правило, следует выполнять высотой h = 100 мм. Минимальное расстояние от врезки до торца прямого участка lmin = 50 мм. Размер стороны врезки, перпендикулярной оси магистрального воздуховода, должен быть меньше размера соответствующей стороны прямого участка.

2.6. Номенклатура, основные размеры, площадь поверхности и соотношение площадей сечений переходов должны соответствовать указанным в табл. 7 и на черт. 6.

2.7. Как правило, отводы следует применять с углами 90° и 45° и радиусом шейки, равным 150 мм.

Номенклатура, основные размеры и площади поверхностей отводов приведены в табл. 8, 9 и на черт. 7, 8.

2.8. Формулы для определения коэффициентов сопротивления узлов ответвлений и отводов приведены в справочном приложении 1.

Коэффициенты сопротивления установлены для:

узлов ответвления - в справочном приложении 2;

отводов - в справочном приложении 3.

Таблица 6

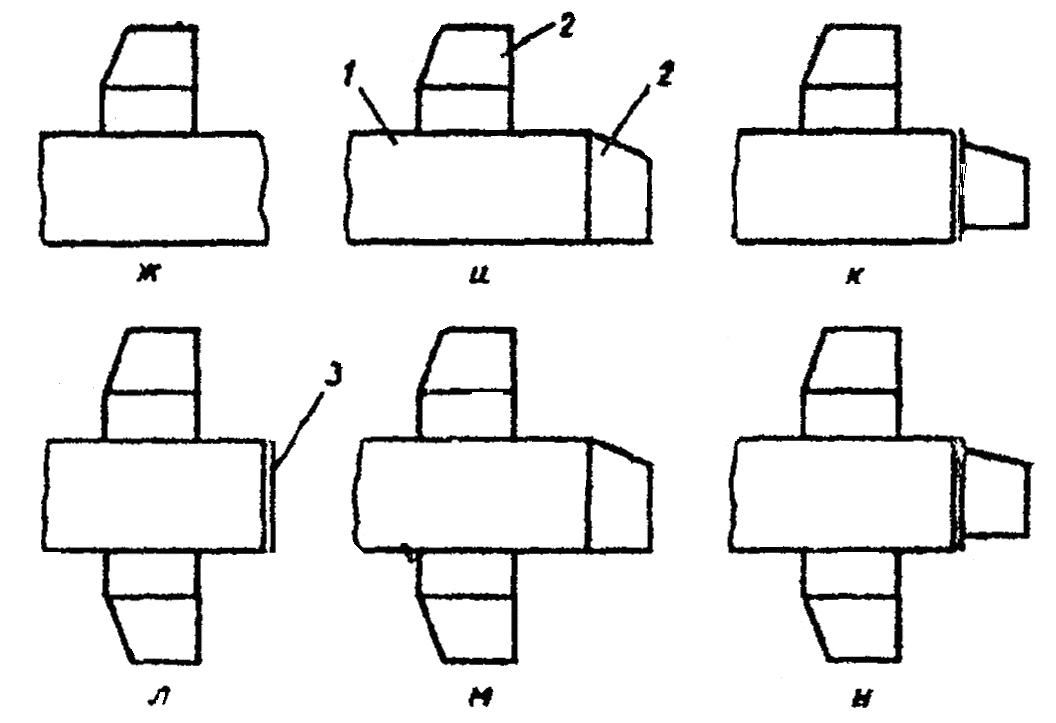

Схема 2

1 - прямой участок с врезкой; 2 - переход; 3 - заглушка

Черт. 5

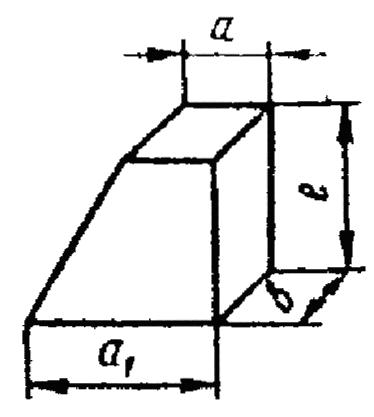

Переход прямоугольного сечения



Таблица 7
